이 아키텍처 중 VPC 구성을 먼저 할 것이다.
근본이 되는 첫 작업 실수하면 찢어질 수 있으니 조심히 하자
우리의 목표는 고가용성 설계이니 억지로라도 고가용성으로 만들자

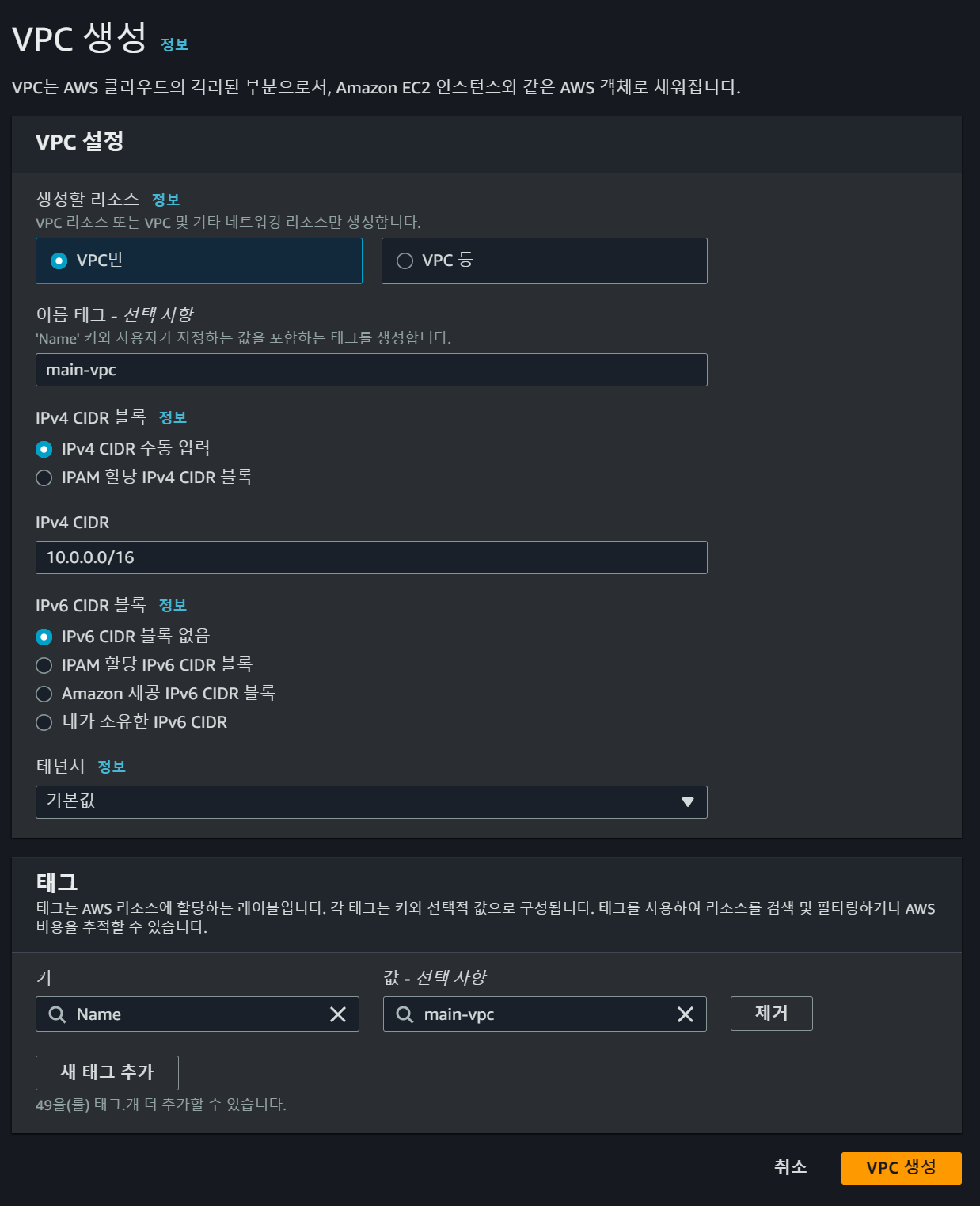

VPC
VPC name : main-vpc
CIDR : 10.0.0.0/16
DNS 호스트 이름을 활성화해 준다.

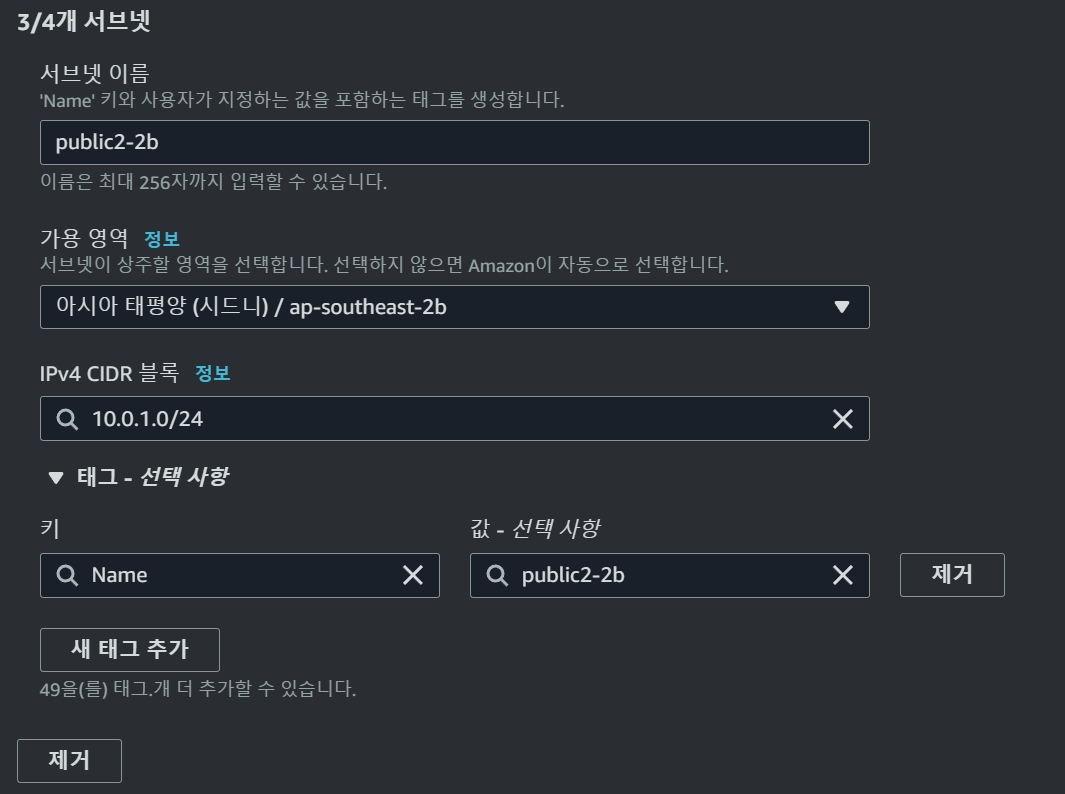

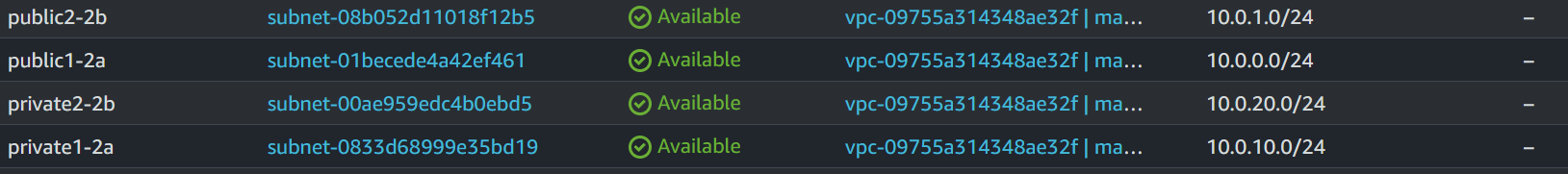

SUBNET
SUBNET은 두 개에 가용영역에 Public, Private를 하나씩 배치한다.
- public1-2a : 10.0.0.0/24

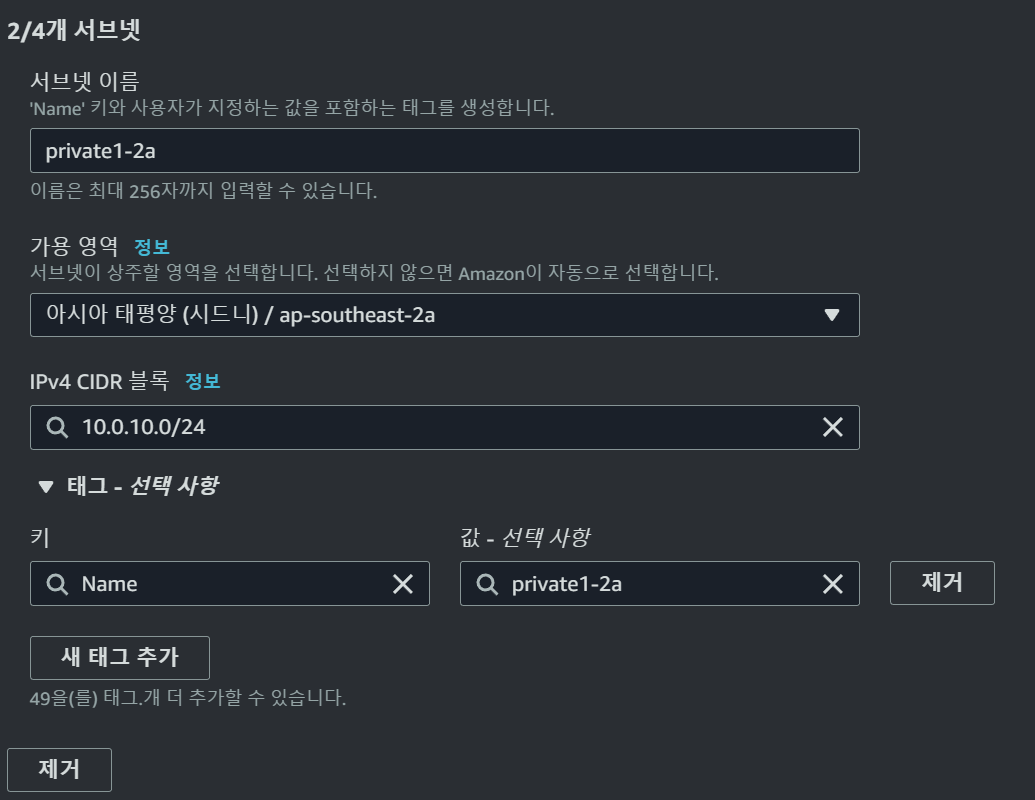

- private1-2a : 10.0.10.0/24
- public2-2b : 10.0.1.0/24

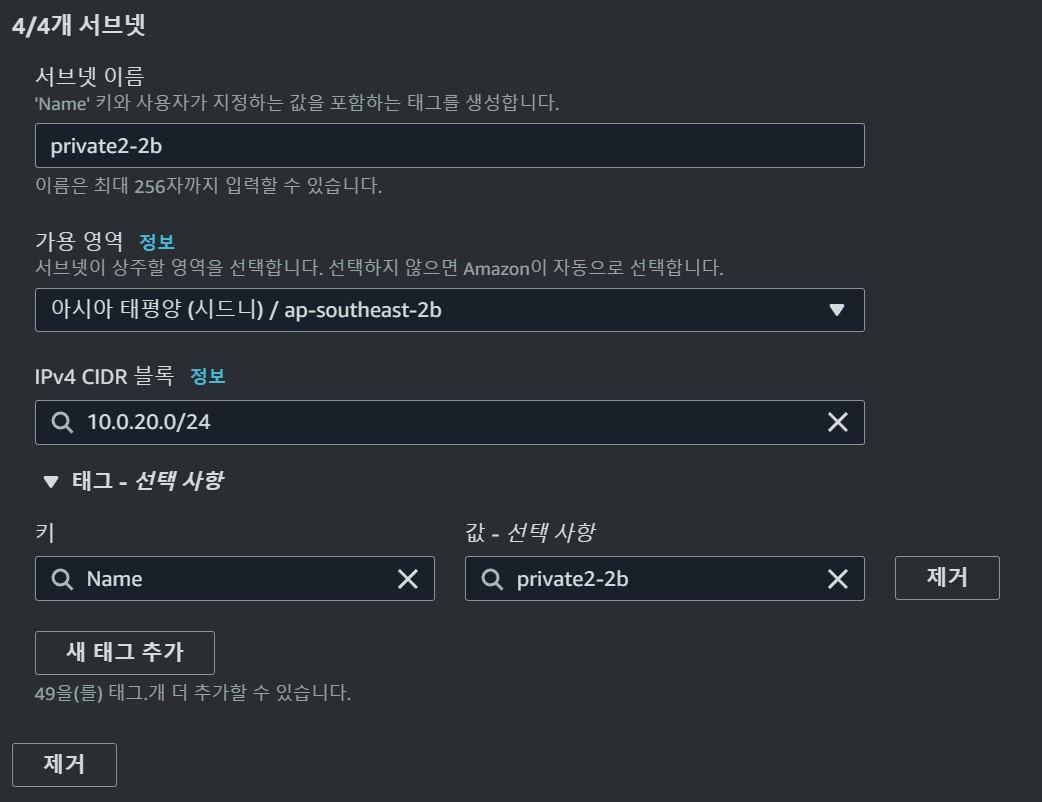

- private2-2b : 10.0.20.0/24

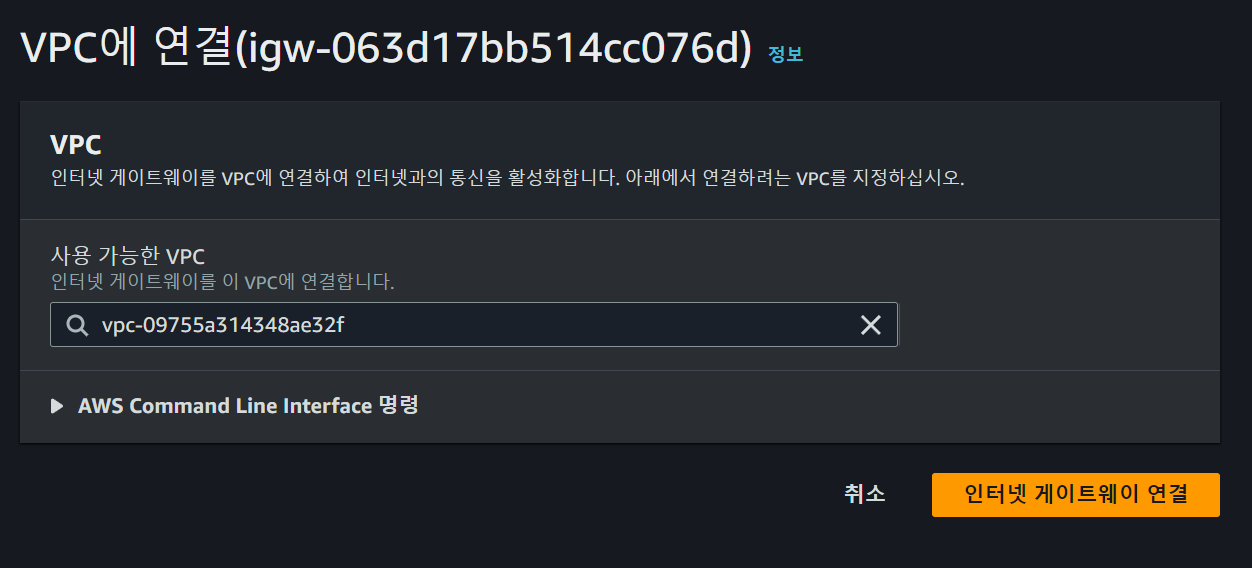

Internet Gateway
아주 간단하게 생성 연결 끝-!
- VPC와 인터넷과의 통신이 가능해진다.
- main-igw → main-vpc

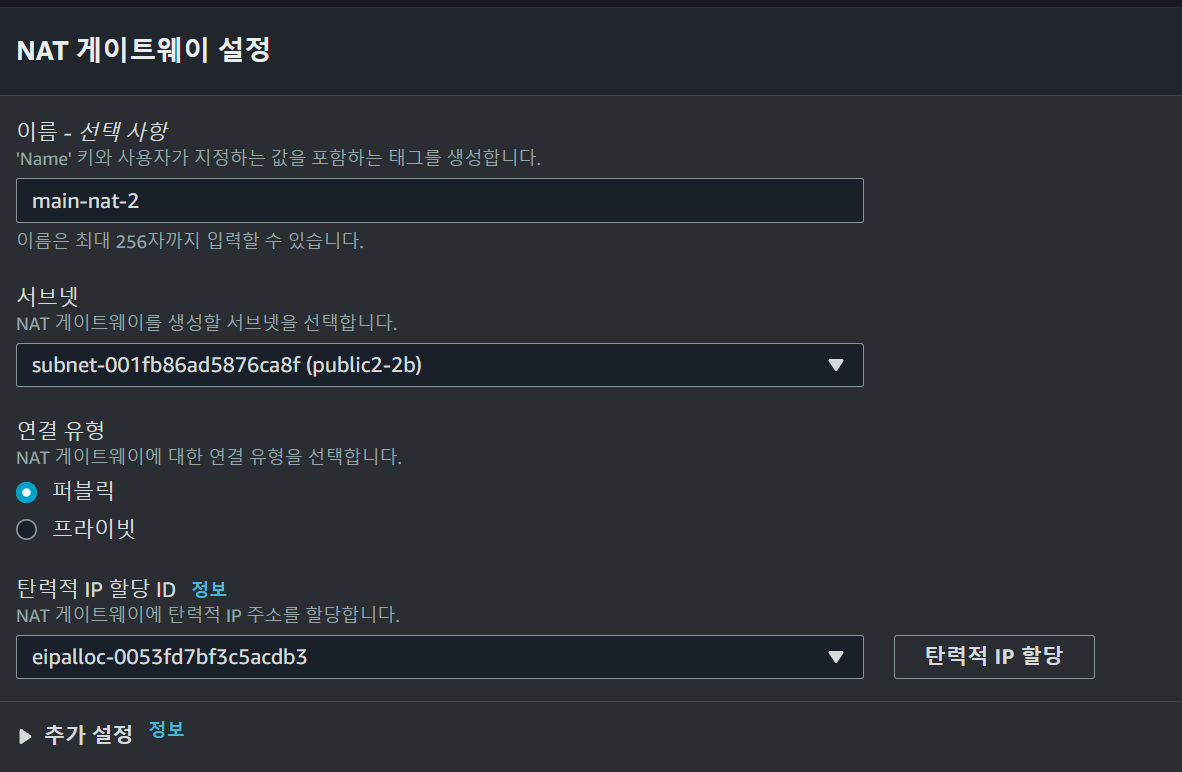

Nat Gateway
Private subnet이 혼자만에 공간에 갇히지 않게 하려면 필요하다.
준비물은 다음과 같다.
고가용성을 위해 NAT를 2개 배치시켜 주겠다.
- 돈
- 탄력적 IP (고정 IP)
- NAT와 연결할 Public Subnet
- 라우팅 할 Private Subnet
라우팅이란? 네트워크에서 통신을 할 때 경로를 지정하는 것

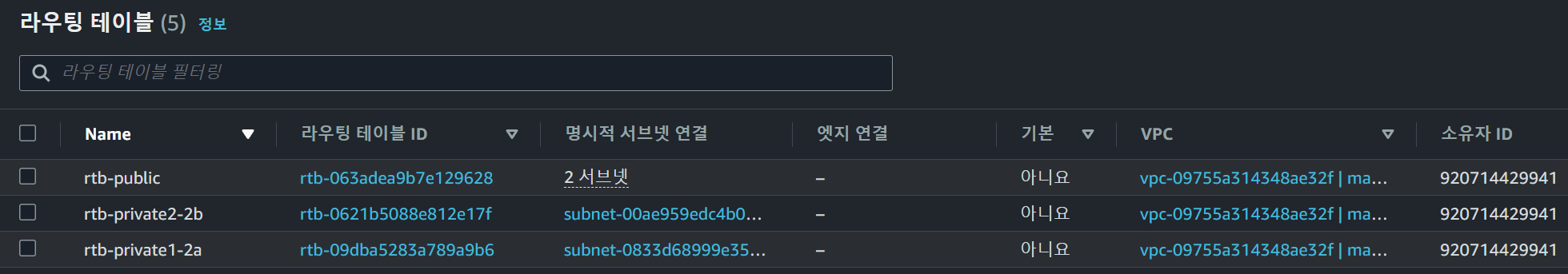

Routing Table

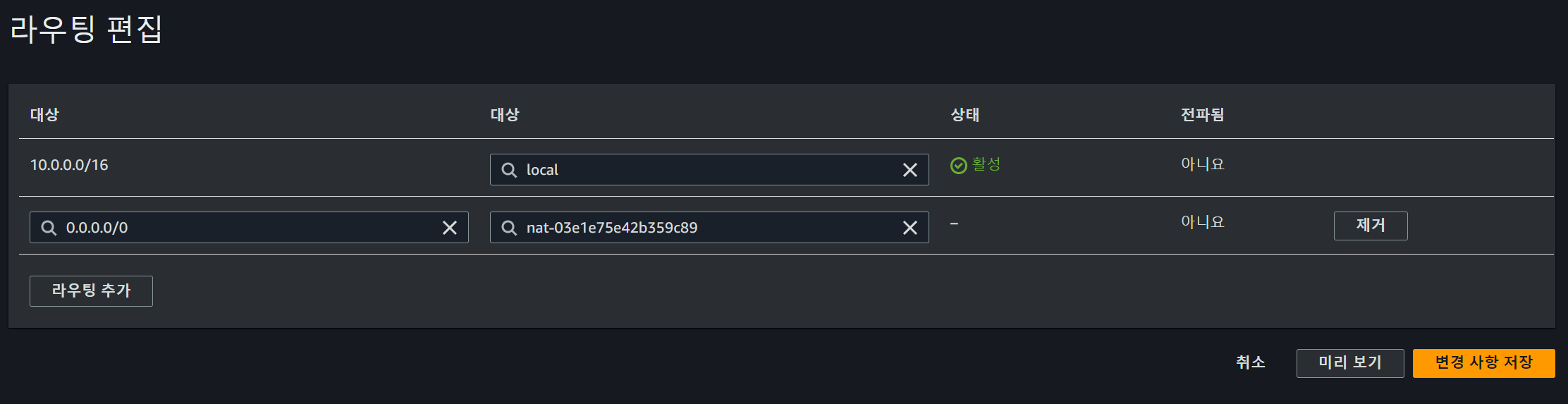

이제 라우팅 테이블을 이용하여 경로를 지정해주어야 한다.
- rtb-public : public1-2a, public2-2b → main-1-igw
- rtb-private2-2b : private2-2b → main-nat
- rtb-private1-2a : private1-2a → main-nat

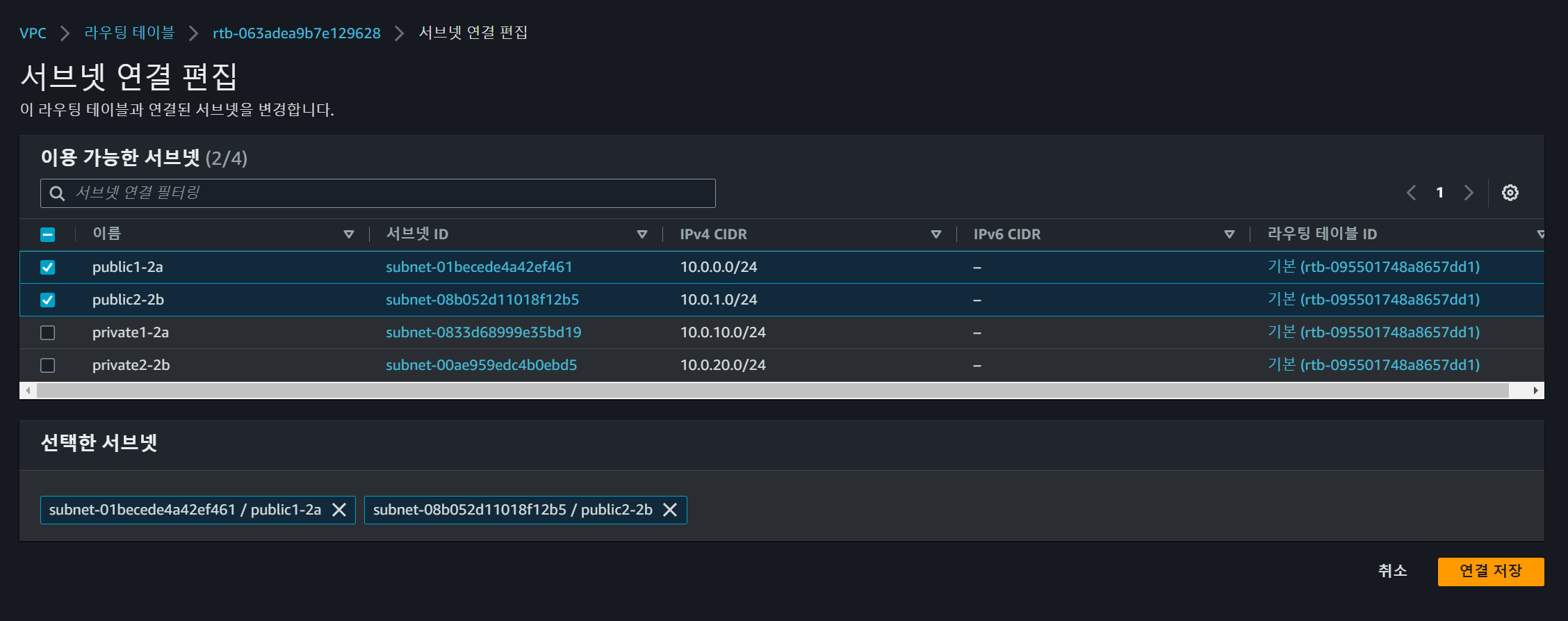

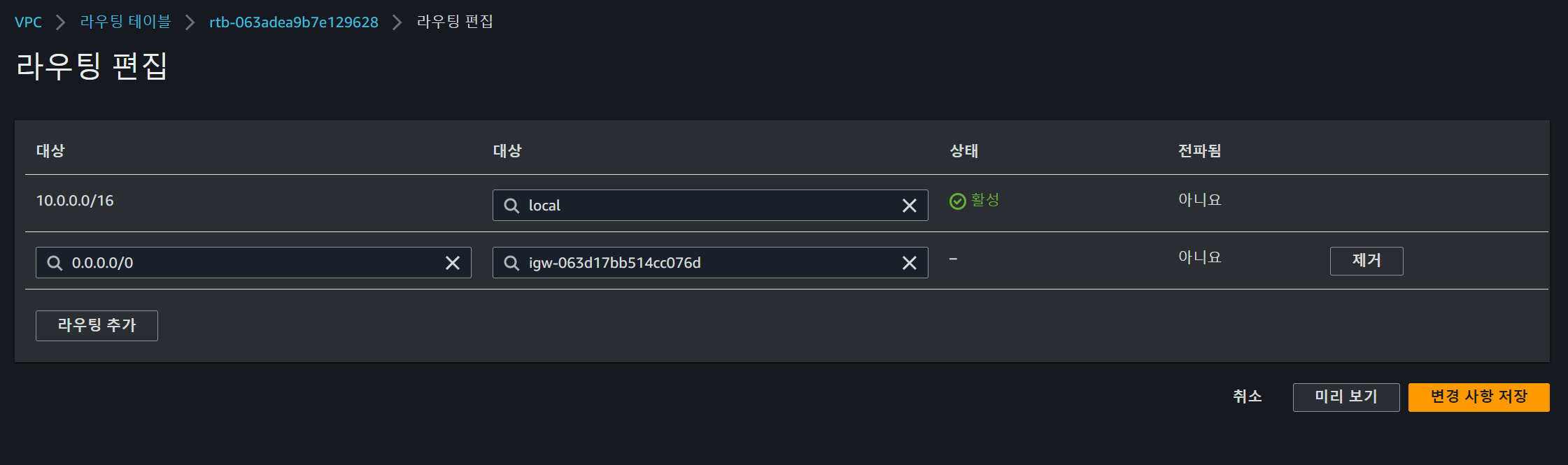

rtb-public
위 과정에서 만들어둔 Public Subnet과 IGW 사용

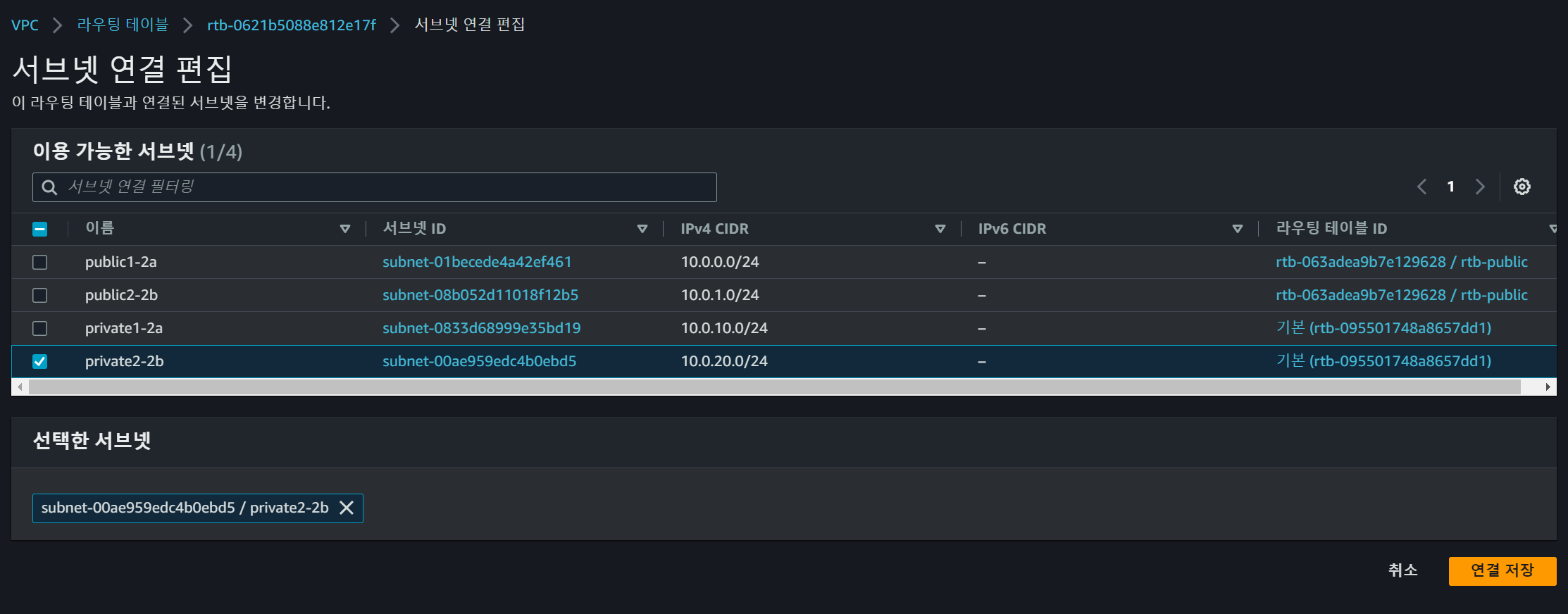

rtb-private2-2b
위 과정에서 만들어둔 Private Subnet과 NAT 사용

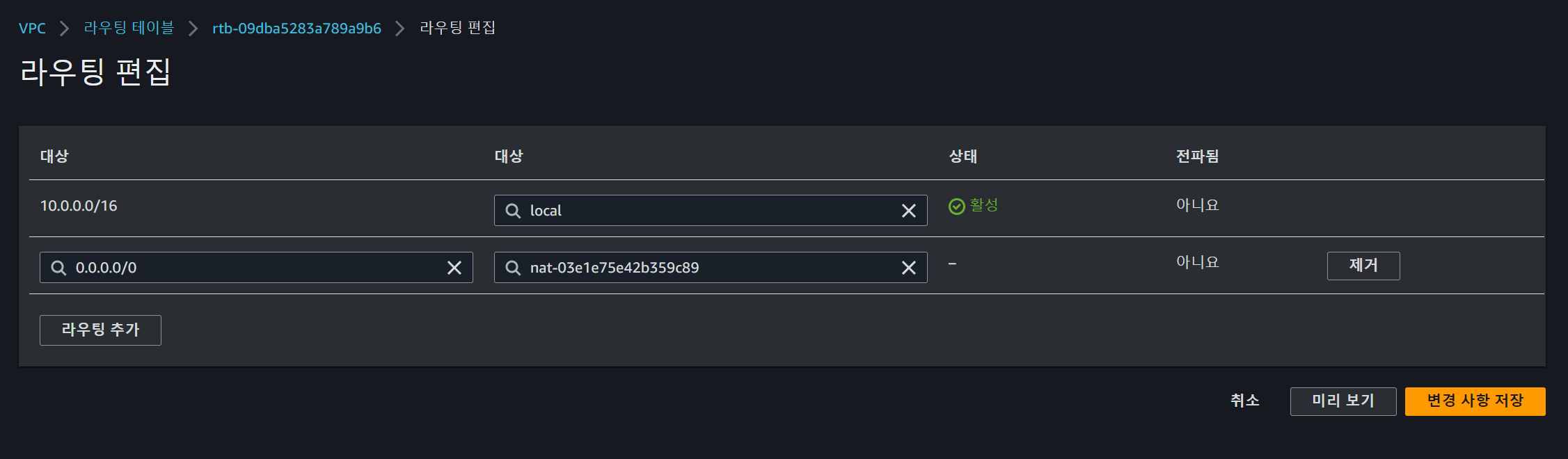

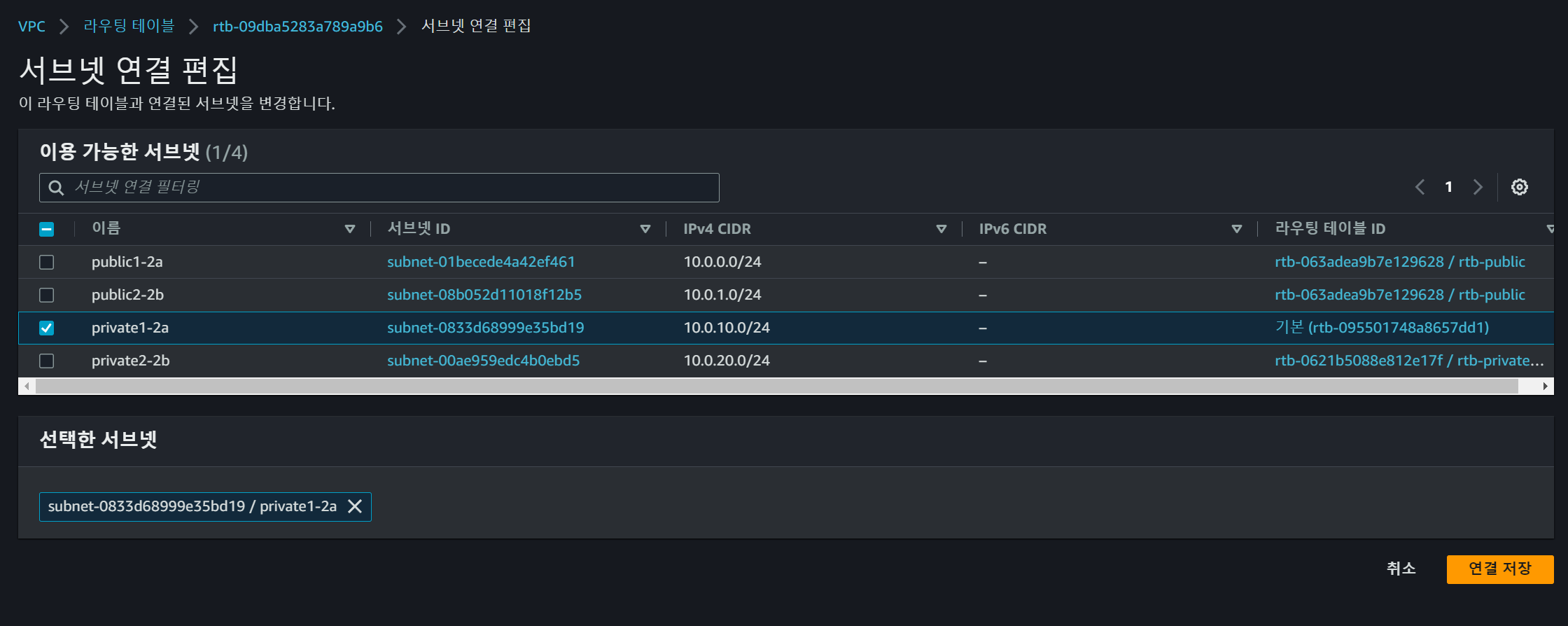

rtb-private1-2a
위 과정에서 만들어둔 Private Subnet과 NAT 사용 2
완성
결과

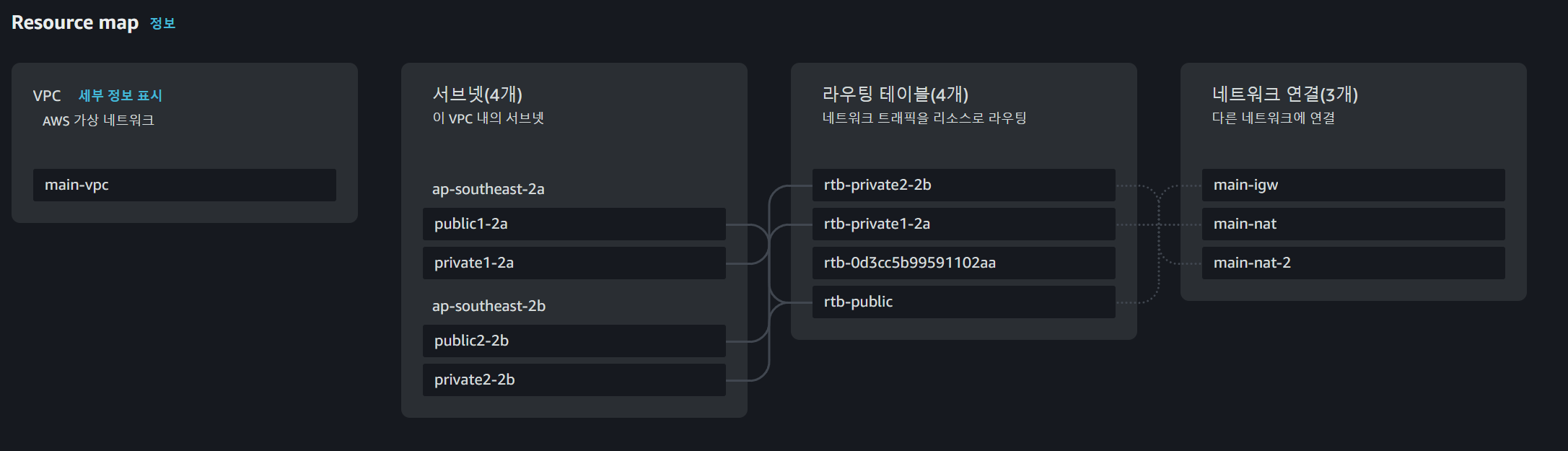

새로 생긴 Resource map 너무 편하다!
사실 AWS 조금이라도 써본 사람이라면 아주 쉽게 할 수 있는 부분이다.
다음은 EC2 구성이다.
